TP-PF 시리즈 파우더 필러 - 상하이 탑스 그룹 유한회사

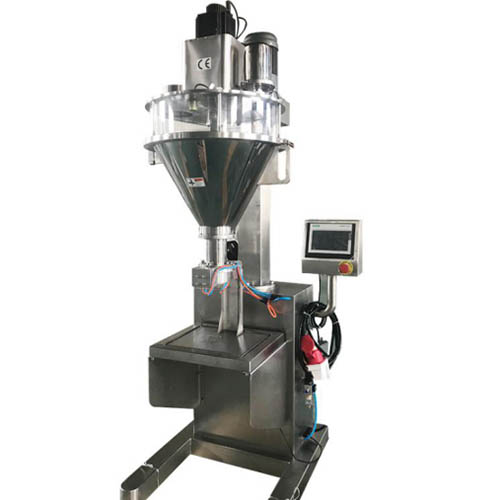

반자동형 분말충전기

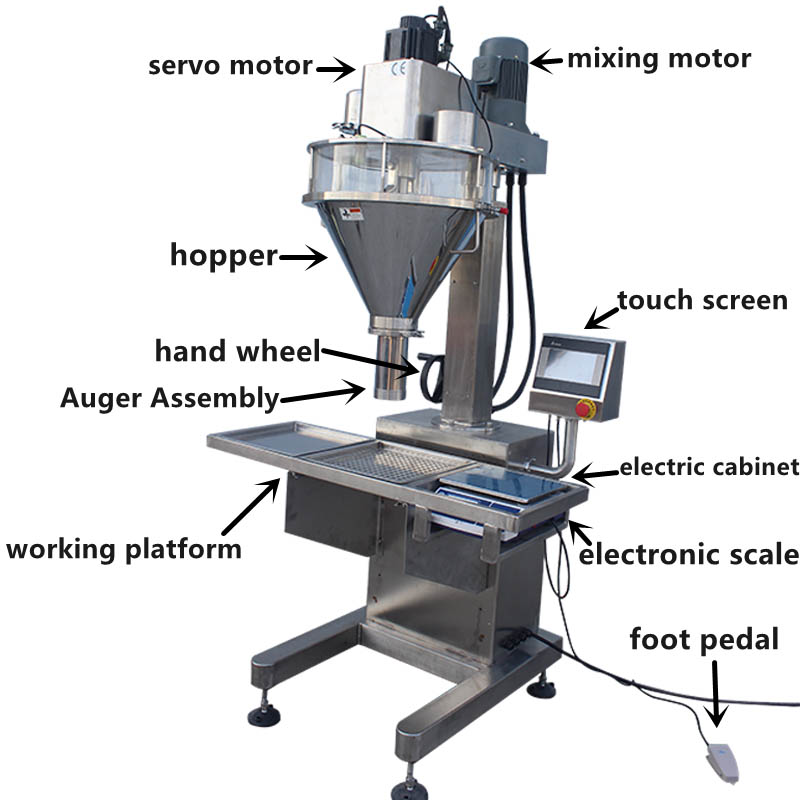

파우더 필러 분해도

~로 구성됨
1. 서보 모터

2. 믹싱 모터

3. 호퍼

4. 핸드휠

5. 오거 어셈블리

6. 터치스크린

7. 작업 플랫폼

8. 전기 캐비닛

9. 전자저울

10. 발 페달

작동 원리

파우더 필러는 어떻게 작동하나요?

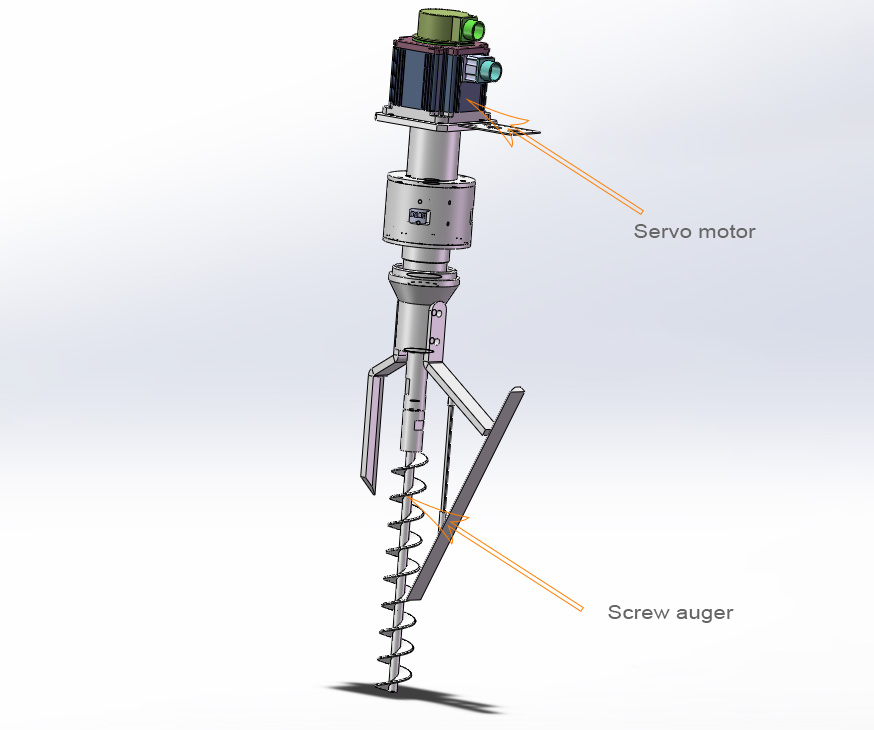

서보 모터는 계량 나사를 직접 구동하고, 서보 모터 축 회전은 계량 나사 회전을 제어합니다. 계량 나사 회전은 제품 흐름을 제어하여 제품이 나사 틈새를 완전히 채웁니다. 계량 나사가 한 바퀴 회전하면 PLC는 한 바퀴를 고정 펄스로 변환하고, PLC는 설정된 중량 값과 밀도에 따라 해당 부피를 계산하여 제어 펄스 신호를 서보 모터 드라이버로 전달합니다. 서보 드라이버는 PLC 입력 신호에 따라 서보 모터를 구동하여 해당 회전 수만큼 회전시킵니다.

■ 충전 정확도를 보장하기 위한 선반 오거 나사.
■ 델타 브랜드 PLC 제어 및 터치스크린 디스플레이.
■ 서보 모터 구동 나사로 안정적인 성능을 보장합니다.
■ 분리형 호퍼는 도구 없이 쉽게 열고 닫을 수 있으며, 세척이 간편하고 오거를 편리하게 교체하여 미세 분말에서 과립까지 다양한 범위의 제품을 포장할 수 있습니다.
■ 재료의 밀도 변화에 따른 중량 변화의 어려움을 극복하여 재료에 대한 중량 피드백 및 비율 추적이 가능합니다.
■ 터치스크린에 10세트의 분유를 저장하세요.
■ 중국어/영어 인터페이스.
■ 도구 없이 교체 가능한 부품.

설명

오거 파우더 필러는 계량 및 충전 작업을 모두 수행할 수 있는 체적식 충진기입니다. 계량 호스트, 배전함, 제어 캐비닛, 전자 저울로 구성되어 있습니다. 정교하고 독창적인 설계 덕분에 분유, 글루탐산나트륨, 고형 음료, 설탕, 포도당, 커피, 사료, 고형 의약품, 살충제, 과립 분말 첨가제, 염료 등 유동성 분말 및 과립상 비유동성 제품의 포장에 모두 적합합니다. 특수 오거 필러와 컴퓨터 실시간 추적 기능을 사용하여 고속 및 고정밀 포장이 가능합니다. 단독으로 사용하거나 자동 이송 라인 및 포장기에 통합하여 사용할 수 있습니다.
TP 시리즈 분말 충전기는 단일 반자동 및 자동 모델, 이중 반자동 및 자동 모델 등 다양한 모델을 제공하여 다양한 생산 요구 사항에 맞게 조정할 수 있습니다. (특수 소재의 경우, 당사에서 특수 장치를 공급해 드립니다.)

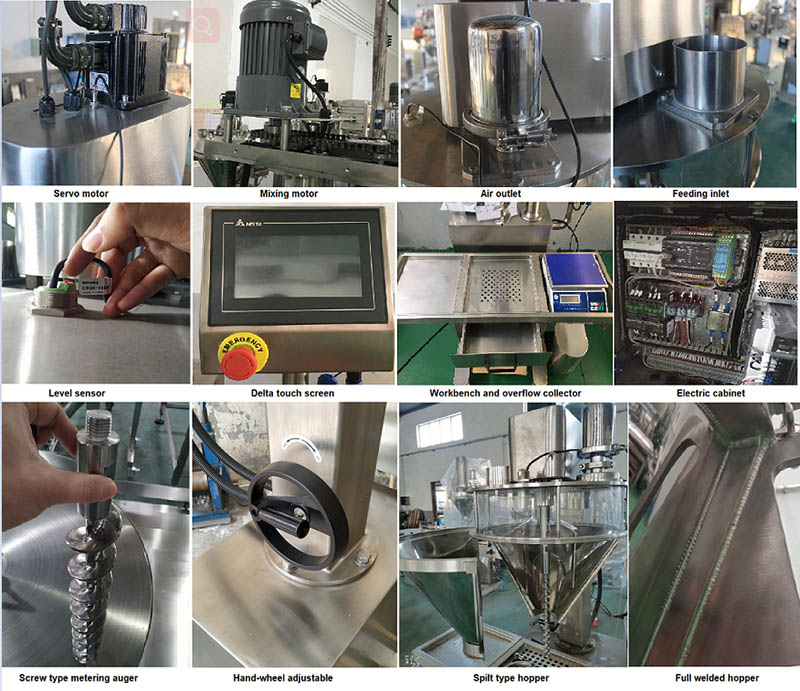

세부

1. 서보 모터: 서보 모터는 계량 오거를 직접 구동하여 충전 정확도를 보장합니다.
2. 혼합 모터: 혼합 모터는 체인과 스프로킷을 연결하여 혼합 장치를 구동하고, 혼합 장치는 호퍼 내부에 있어 재료가 호퍼의 동일 레벨에 있도록 보장하여 충전 정확도를 보장합니다.
3. 공기 배출구: SS 소재 배출구, 호퍼에 소재를 적재할 때 호퍼 내부의 공기를 배제해야 하며, 배출구에는 필터가 있어 호퍼에서 분말 먼지가 나오지 않습니다.
4. 공급 입구: 이 입구는 스크류 컨베이어 배출구, 자동 로딩을 위한 진공 공급기 배출구 또는 수동 로딩을 위한 혼 깔때기와 같은 공급기 배출구를 연결할 수 있습니다.
5. 레벨 센서: 이 센서는 필러 호퍼의 재료 레벨을 감지하고, 자동으로 공급기에 로딩하도록 신호를 보냅니다.
6. 델타 터치스크린: 귀하의 충전 요구 사항에 따라 충전 무게, 속도 및 기타 매개변수를 설정합니다.
7. 작업대 및 오버플로우 수집기: 작업대에 용기를 놓고 채우기 편리하며, 오버플로우 수집기는 유출된 물질을 모아 깨끗한 작업 환경을 보장합니다.

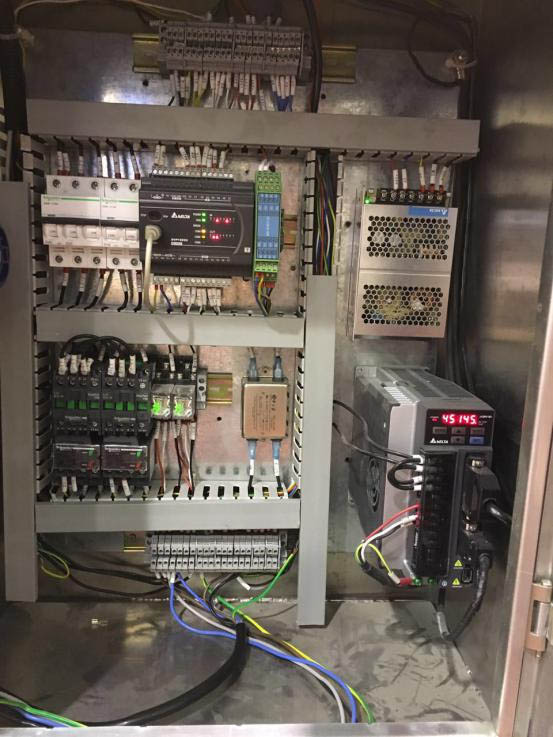

8. 전기 캐비닛: 유명 브랜드의 전기 부속품을 사용하여 기계의 안정성과 기계의 수명을 보장합니다.

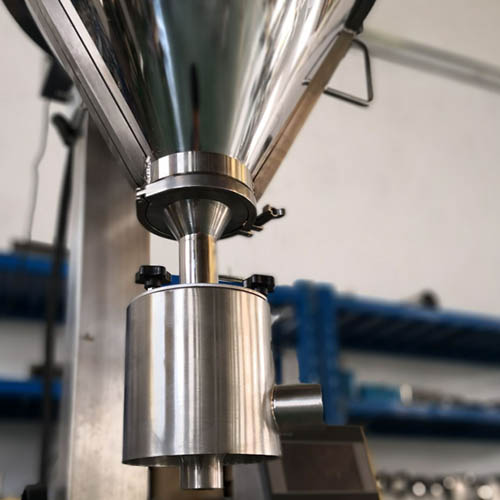

9. 나사형 계량 오거: 청소하기 쉽고 가장 중요한 것은 연결 부분에 숨겨진 재료가 없다는 것입니다.
10. 핸드 휠: 충전 노즐 높이를 쉽게 조절할 수 있으며, 높이가 다른 병/병/가방에 적합합니다.
11. 분리형 호퍼 : 도구 없이 호퍼를 열고 닫을 수 있으며, 세척이 간편하고 오거를 편리하게 교체하여 미세 분말에서 과립까지 다양한 범위의 제품을 포장할 수 있습니다.
12. 완전 용접형 호퍼: 공기 중 분진을 가릴 틈이 없어 물이나 에어 블로우로 쉽게 세척할 수 있습니다. 더욱 보기 좋고 튼튼합니다.

주요 매개변수

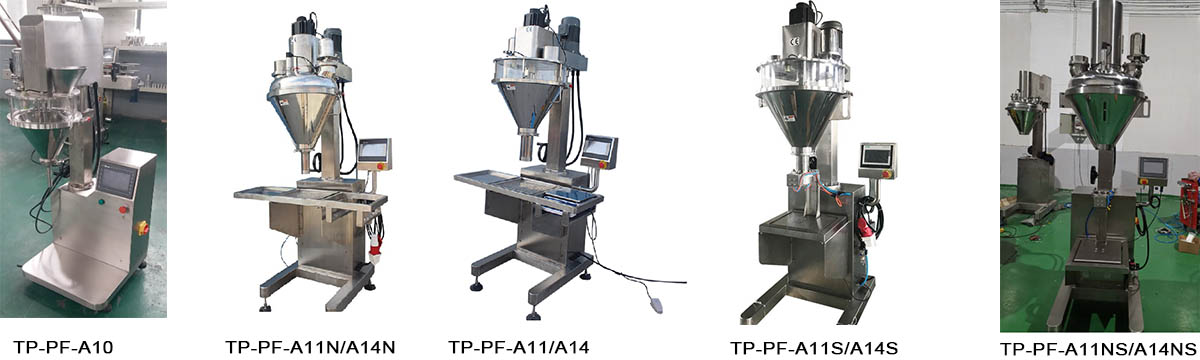

모델	TP-PF-A10	TP-PF-A11/A11N	TP-PF-A11S/A11NS	TP-PF-A14/A14N	TP-PF-A14S/A14NS
제어 시스템	PLC 및 터치스크린	PLC 및 터치스크린		PLC 및 터치스크린
홉 따는 기계	11리터	25리터		50리터
포장w여덟	1-50g	1 - 500g		10 - 5000g
체중 투여량	오거로	오거로	로드셀로	오거로	로드셀로
체중 피드백	오프라인 규모로(그림 참조)	오프라인 규모로(그림 참조)	온라인 체중 피드백	오프라인 규모로(그림 참조)	온라인 체중 피드백
포장a정확도	≤ 100g, ≤±2%	≤ 100g, ≤±2%; 100 – 500g, ≤±1%		≤ 100g, ≤±2%; 100 – 500g, ≤±1%; ≥500g, ≤±0.5%
충전 속도	40-120배s/분	40-120번/분		40-120번/분
힘S공급하다	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz		3P AC208-415V 50/60Hz
총 전력	0.84kW	0.93kW		1.4kw
총 중량	90kg	160kg		260kg
전반적인 치수	590×560×1070mm	800×790×1900mm		1140×970×2200mm

액세서리 브랜드

아니요.	이름	찬성.	상표
1	PLC	대만	델타
2	터치스크린	대만	델타
3	서보 모터	대만	델타
4	서보 드라이버	대만	델타
5	스위치분말 공급		슈나이더
6	비상 스위치		슈나이더
7	접촉기		슈나이더
8	계전기		오므론
9	근접 스위치h	한국	오토닉스
10	레벨 센서	한국	오토닉스

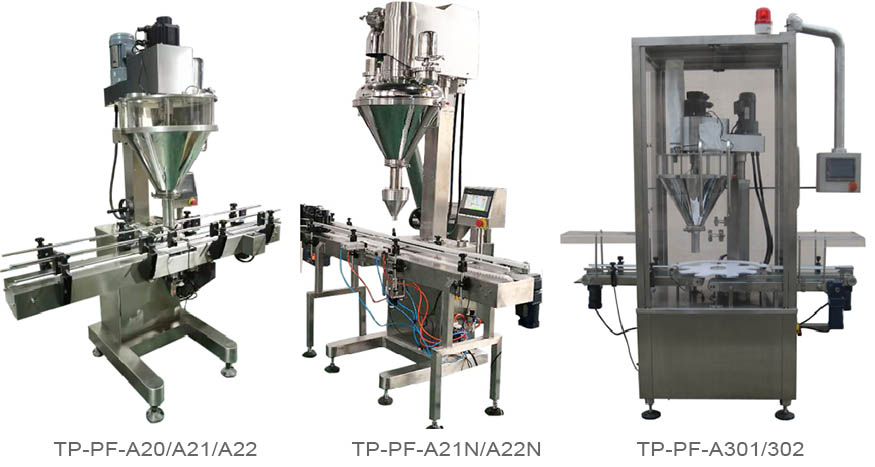

자동형 건조분말 충진기

모델	TP-PF-A20/A20N	TP-PF-A21/A21N	TP-PF-A22/A22N	TP-PF-301/301N	TP-PF-A302/302N
제어 시스템	PLC 및 터치스크린	PLC 및 터치스크린	PLC 및 터치스크린	PLC 및 터치스크린	PLC 및 터치스크린
홉 따는 기계	11리터	25리터	50리터	35리터	50리터
포장 무게	1-50g	1 - 500g	10 - 5000g	1 - 500g	10 - 5000g
체중 투여량	오거로	오거로	오거로	로드셀로	로드셀로
포장 정확도	≤ 100g, ≤±2%	≤ 100g, ≤±2%; 100 – 500g, ≤±1%	≤ 100g, ≤±2%; 100 – 500g, ≤±1%; ≥500g, ≤±0.5%	≤ 100g, ≤±2%; 100 – 500g, ≤±1%	≤ 500g, ≤±1%;>500g, ≤±0.5%
충전 속도	40-60 항아리분당	40-60 항아리분당	40-60 항아리분당	20~50개항아리분당	20-40 항아리분당
전원 공급 장치	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz
총 전력	0.84kW	1.2KW	1.6kW	1.2kw	2.3kw
총 중량	90kg	160kg	300kg	260kg	360kg
전반적인 치수	590×560×1070mm	1500×760×1850mm	2000×970×2300mm	1500×760×2050mm	2000×970×2150mm

일반 소개

자동형 건조 분말 충전기에는 선형 자동형과 회전 자동형이 있습니다. 자동형 오거 분말 충전기는 주로 병/캔/병에 충전하는데, 백은 컨베이어 위에 안정적으로 놓일 수 없기 때문에 자동 분말 충전기는 백 충전에 적합하지 않습니다. 선형 자동형 오거 분말 충전기는 일반적으로 입구 직경이 큰 병/캔/병에 적합합니다. 입구 직경이 작은 병/캔/병의 경우, 충전 노즐 아래에 더 정확하게 위치할 수 있는 회전 자동형이 더 적합합니다.

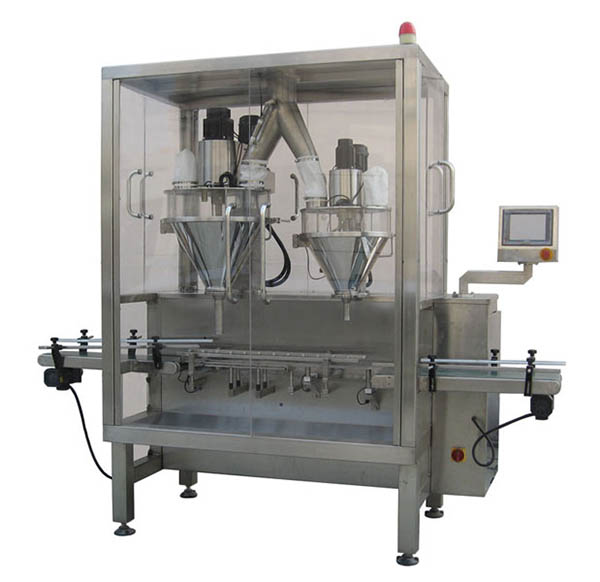

온라인 계량이 가능한 듀얼 충전 필러

이 시리즈 오거 파우더 필러는 기존 턴플레이트 피딩을 한쪽에 배치하여 새롭게 설계된 제품입니다. 단일 라인 메인 어시스트 필러와 기존 피딩 시스템 내에서 이중 오거 필링을 통해 높은 정밀도를 유지하고 턴테이블 청소의 번거로움을 덜어줍니다. 오거 파우더 필러는 정확한 계량 및 충전 작업을 수행할 수 있으며, 다른 기계와 결합하여 캔 포장 생산 라인 전체를 구축할 수도 있습니다. 건조 분말 필러는 분유, 알부민 분말, 조미료, 덱스트로스, 쌀가루, 코코아 분말, 고형 음료 등의 충전에 사용할 수 있습니다.

주요 특징
■ 한 줄 듀얼 필러, 메인 & 어시스트 필러로 작업 정밀도 유지.
■ 캔업 및 수평 전달은 서보 및 공압 시스템으로 제어되어 정확도가 더 높고 속도가 더 빠릅니다.
■ 서보 모터와 서보 드라이버가 나사를 제어하여 안정적이고 정확한 작동을 유지합니다.
■ 스테인리스 스틸 구조, 내부가 광택 처리된 분리형 호퍼로 세척이 간편합니다.
■ PLC 및 터치스크린으로 조작이 간편합니다.
■ 빠른 응답의 계량 시스템으로 실제 현장의 강점을 구현
■ 핸드휠로 다양한 종류의 줄을 쉽게 교체할 수 있습니다.
■ 집진커버는 파이프라인에 밀착되어 오염으로부터 환경을 보호합니다.
■ 수평 직선 디자인으로 좁은 공간에서도 기계 사용이 가능합니다.
■ 안정된 스크류 세팅으로 생산 시 금속 오염이 발생하지 않습니다.
■ 공정 : 캔 투입 → 캔 업 → 진동 → 충전 → 진동 → 진동 → 계량 및 추적 → 보강 → 중량 확인 → 캔 아웃
■ 전체 시스템을 중앙제어 시스템으로 제어합니다.

주요 기술 데이터

투여 모드	온라인 계량을 통한 듀얼 필러 충전
충전 중량	100~2000g
컨테이너 크기	Φ60-135mm; 높이 60-260mm
충전 정확도	100~500개g, ≤±1g;≥500g,≤±2g
충전 속도	50캔/분 이상(#502), 60캔/분 이상(#300 ~ #401))
전원 공급 장치	3P AC208-415V 50/60Hz
총 전력	3.4kw
총 중량	450kg
공기 공급	6kg/cm 0.2cbm/분
전체 치수	2650×1040×2300mm
호퍼 볼륨	50L(메인) 25L(보조)

배포 목록

아니요.	이름	모델 사양	생산 지역,상표
1	스테인리스 스틸	수스304	중국
2	PLC	FBs-60MCT2-AC	대만 파텍
3	휴먼인터페이스(HMI)	슈나이더 HMIGXO5502	슈나이더
4	서보 모터 충전	TSB13102B-3NTA	대만테코
5	서보 드라이버 충전	TSTEP30C	대만테코
6	서보 모터 충전	TSB08751C-2NT3	대만테코
7	서보 드라이버 충전	TSTEP20C	대만테코
8	서보 모터	TSB08751C-2NT3	대만테코
9	서보 드라이버	TSTEP20C	대만테코
10	교반기 모터	DRS71S4	꿰매다/SEW-유로드라이브
11	교반기 모터	DR63M4	꿰매다/SEW-유로드라이브
12	기어 감속기	NRV5010	에스엘
13	전자기 밸브		대만샤코
14	실린더		대만에어택
15	에어 필터 및 부스터	AFR-2000	대만에어택
16	모터	120W 1300rpm모델:90YS120GY38	대만주식회사
17	리듀서	비율:1：36，모델:90GK（F）36RC	대만주식회사
18	진동기	CH-338-211	KLSX
19	스위치	HZ5BGS	원저우캔센
20	C회로 차단기		슈나이더
21	비상 스위치		슈나이더
22	EMI 필터	ZYH-EB-10A	베이징지이히
23	접촉기	CJX2 1210	원저우친트
24	열 릴레이	NR2-25	원저우친트
25	계전기	MY2NJ 24DC	일본오므론
26	스위칭 전원 공급 장치		창저우청롄
27	AD 계량 모듈		다허팩
28	로드셀		메틀러-톨레도
29	파이버 센서	리코 FR-610	한국오토닉스
30	포토 센서		한국오토닉스
31	레벨 센서		한국오토닉스

액세서리 목록

아니요.	이름	명세서	단위	숫자	주목
1	S파너		조각	2	도구
2	원숭이스패너		조각	2	도구
3	육각형 링 스패너		세트	1	도구
4	필립스 드라이버		묶음	2	도구
5	스크루드라이버		묶음	2	도구
6	플러그		픽	1	종범
7	가압 디스크		픽	2	종범
8	평정	1000G	픽	1	종범
9	후프스		픽	2	종범
10	먼지-수집 씌우다		픽	2	종범
11	나사		세트	2	종범
12	사용 지침		복사	1	파일

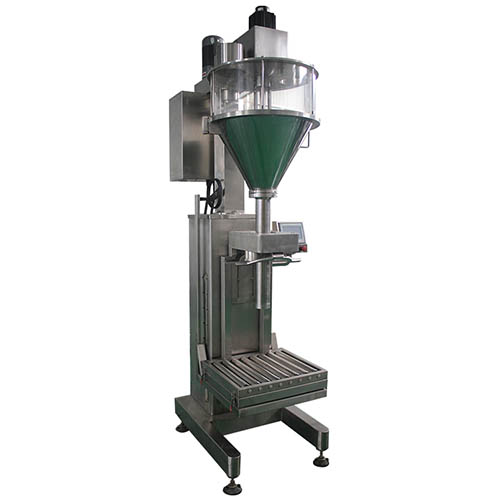

빅백 파우더 필러

이 건조 분말 충전기는 주로 분진이 쉽게 분출되는 대형 분말과 고정밀 포장을 위해 설계되었습니다. 트레이 아래에 위치한 중량 센서는 하단 중량 센서의 피드백 신호를 기반으로 사전 설정된 중량에 따라 고속 충전 및 저속 충전을 수행하여 높은 포장 정확도를 보장합니다. 건조 분말 충전기는 계량, 이중 충전, 상하 작업 등을 수행합니다. 특히 첨가제, 탄소 분말, 소화기용 건조 분말, 그리고 높은 포장 정확도가 요구되는 기타 미세 분말의 충전에 적합합니다.

TP-PF-B11

TP-PF-B12

두 가지 특징

■ 선반 계량 오거 나사는 정밀한 충전 정확도를 보장합니다.
■ 델타 브랜드 PLC 제어 및 터치스크린 디스플레이.
■ 서보 모터는 계량 오거 나사를 구동하여 안정적인 성능을 보장합니다.
■ 분리형 호퍼는 도구 없이도 쉽게 열고 닫을 수 있으며 세척이 간편합니다.
■ 페달 스위치로 반자동 충전이나 자동 충전으로 설정이 가능합니다.
■ 전체 스테인리스 스틸 304 소재.
■ 재료의 밀도 변화에 따른 중량 변화의 어려움을 극복하여 재료에 대한 중량 피드백 및 비율 추적이 가능합니다.
■ 나중에 사용하기 위해 기계 내부에 10세트의 분유를 보관하세요.
■ 오거 부품만 교체하면 미세분말부터 과립까지 다양한 중량의 제품을 포장할 수 있습니다.
■ 무게 센서가 트레이 아래에 있어 사전 설정된 무게에 따라 빠른 채우기와 느린 채우기를 실행하여 높은 포장 정확도를 보장합니다.
■ 공정: 가방/캔(용기)을 기계에 올려놓음 → 용기를 들어올림 → 빠르게 채우기, 용기 내리기 → 무게가 사전 설정된 수치에 도달 → 천천히 채우기 → 무게가 목표 수치에 도달 → 용기를 수동으로 꺼냄.

3. 기술적 매개변수

모델	TP-PF-B11	TP-PF-B12
제어 시스템	PLC 및 터치스크린	PLC 및 터치스크린
홉 따는 기계	빠른 분리 호퍼70L	빠른 분리 호퍼100L
포장 무게	100g–1만g	1kg–5만g
투여 모드	온라인 무게 측정; F빠르고 느린 충전	온라인 무게 측정; F빠르고 느린 충전
포장정확성	100-1000g, ≤±2g; ≥1000g,±0.2%	1~20kg, ≤±0.1~0.2%, 20kg 초과, ≤±0.05~0.1%
충전재S오줌을 누다	5–20분당 횟수	3–15분당 횟수
힘S공급하다	3P AC208-415V 50/60Hz	3P AC208-415V 50/60Hz
공기 공급	6kg/cm2 0.05m3/분	6kg/cm2 0.05m3/분
총 전력	2.7KW	3.2케이W
총 중량	350kg	500kg
전체 치수	1030×850×2400mm	1130×950×2800mm

선택 과목

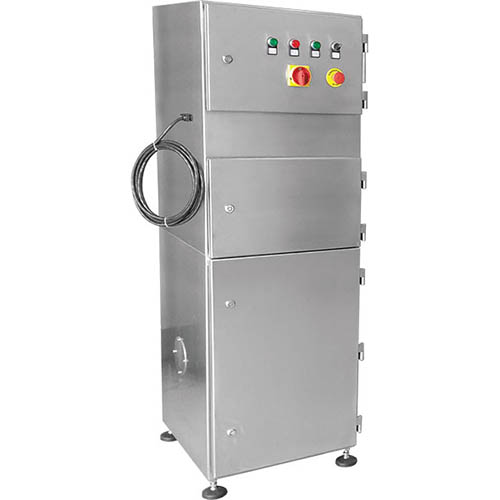

연결장치와 집진기
분진이 포함된 가스는 흡입 호스를 통해 가압된 상태로 집진기로 유입됩니다. 이때 공기가 팽창하고 유속이 낮아지면 큰 분진 입자가 분진 가스와 분리되어 중력에 의해 분진통으로 떨어집니다. 다른 미세 분진은 공기 흐름 방향으로 필터 외벽에 부착되어 진동 장치에 의해 세척됩니다. 정화 후 가스는 상단으로 배출됩니다.필터와 필터 천을 통한 배출구.

애플리케이션

식품 산업

화학 산업

금속 절삭 산업

제약 산업

화장품 산업

사료 산업

제품 특징

1. 우아하고 훌륭함: 전체 기계는 통풍팬을 포함한 전체 스테인리스 스틸로 만들어졌으며 식품 등급 작업 환경에 적합합니다.
2. 높은 효율성: 접이식 마이크론 등급의 단일 드럼 필터는 더 많은 분말을 흡수할 수 있습니다.
3. 강력한 강도: 더욱 강력한 흡입력을 갖춘 다중 날개 바람 바퀴의 특수 설계.
4. 편리한 세척: 원키 타입 진동 세척 분말은 실린더 필터에 부착된 분말을 더욱 효율적으로 제거하고 먼지를 효율적으로 세척합니다.
5. 친화성: 원격 제어 시스템을 추가하여 원격으로 장비를 제어하는 데 편리함.
6. 소음 감소: 특수 단열 코튼이 소음을 더욱 효율적으로 줄여줍니다.

기술적 매개변수

모델	TP-1.5A	TP-2.2A	TP-3.0A
송풍 속도(m³)	750-1050	1350-1650	1700-2400
압력(pa)	940-690
분말(kw)	1.62	2.38	3.18
장비 최대 소음(dB)	60	70	70
길이	550	650	680
너비	550	650	680
키	1650	1850	1900
필터 크기(mm)	3256001유닛	3806601 단위	4207001 단위
총 중량(kg)	150	250	350
전원 공급 장치	3P 380v 50Hz

로딩 시스템

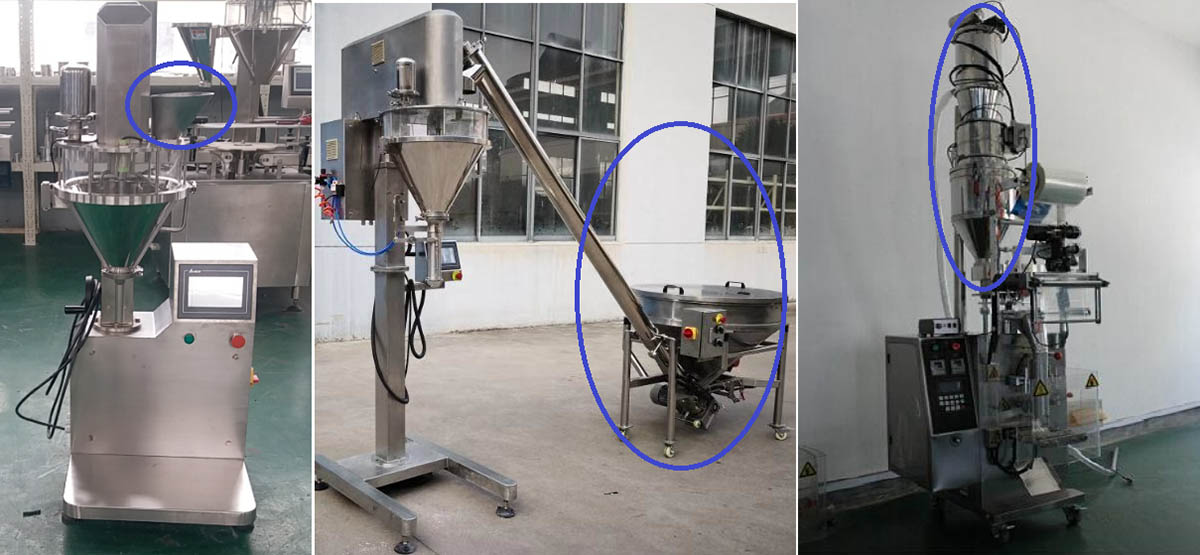

파우더 충진기 작동을 더욱 편리하게 하기 위해, 일반적으로 11L 호퍼와 같은 소형 파우더 충진기에는 트럼펫 타입의 입구가 장착되어 적재됩니다. 25L, 50L, 70L, 100L 호퍼와 같은 대형 호퍼 충진기에는 스크류 컨베이어 또는 진공 컨베이어가 장착되어 적재됩니다. 스크류 컨베이어와 진공 컨베이어는 충진기 호퍼에 자동으로 적재될 수 있도록 설계되었습니다. 충진기 호퍼 내부에 레벨 센서가 있어 호퍼 제품의 수위가 낮아지면 센서가 스크류/진공 컨베이어에 신호를 보내 적재를 시작합니다. 충진기 호퍼 제품이 가득 차면 센서가 스크류/진공 컨베이어에 작동 중지 신호를 보냅니다.

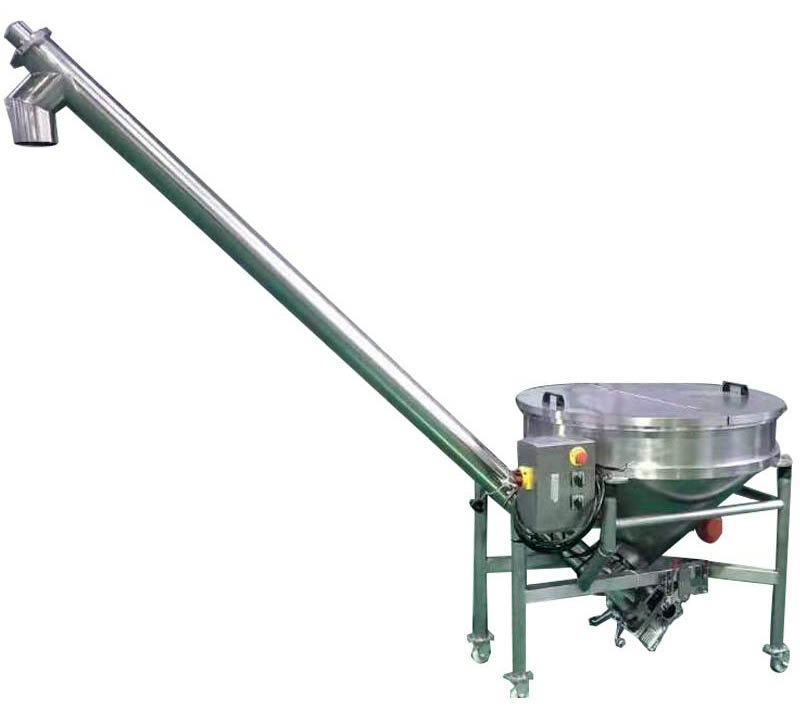

스크류 컨베이어

~로 구성됨
1. 호퍼와 커버

2. 공급관

3. 공급 모터

4. 진동 모터

5. 전기 캐비닛

6. 다리와 이동형 캐스터

일반 소개

스크류 피더는 한 기계에서 다른 기계로 분말 및 미세 과립 재료를 이송할 수 있습니다. 효율적이고 편리합니다. 포장기와 연동하여 생산 라인을 구성할 수 있어 포장 라인, 특히 반자동 및 자동 포장 라인에서 널리 사용됩니다. 주로 분유, 단백질 분말, 쌀 분말, 밀크티 분말, 고형 음료, 커피 분말, 설탕, 포도당 분말, 식품 첨가물, 사료, 제약 원료, 살충제, 염료, 향료, 향료 등과 같은 분말 재료 이송에 사용됩니다.

주요 특징

■ 더블 모터, 이송 모터, 진동 모터로 구성되었으며, 각 스위치로 제어됩니다.
■ 호퍼는 진동이 가능하여 재료가 쉽게 흐르며, 호퍼의 크기는 사용자 정의가 가능합니다.
■ 선형형으로 구조가 간단하여 설치 및 유지관리가 용이합니다.
■ 모터를 제외한 전체 기계는 식품 등급 요구 사항을 충족하기 위해 SS304로 제작되었습니다.
■ 호퍼와 공급관 연결은 빠른 분해형을 채택하여 설치 및 분해가 간편합니다.
■ 폐기되는 재료를 편리하게 청소하고, 재료를 역방출하고, 호퍼파이프 하단에 재료를 저장하고, 스크류 전체를 꺼내는 기계로 설계하였습니다.

사양

주요 사양	헤르츠-3A2	헤르츠-3A3	헤르츠-3A5	헤르츠-3A7	헤르츠-3A8	헤르츠-3A12
충전 용량	2m³/시	3m³/시	5m³/시	7m³/시	8m³/시	12m³/시
파이프의 직경	Φ102	Φ114	Φ141	Φ159	Φ168	Φ219
호퍼 볼륨	100리터	200리터	200리터	200리터	200리터	200리터
전원 공급 장치	3P AC208-415V 50/60HZ
총 전력	610와트	810와트	1560W	2260W	3060W	4060W
총 중량	100kg	130kg	170kg	200kg	220kg	270kg
호퍼의 전체 치수	720×620×800mm	1023×820×900mm
충전 높이	표준 1.85M, 1-5M 설계 및 제작 가능
충전 각도	표준 45도, 30~60도도 사용 가능합니다.

생산 라인

분말 충진기는 스크류 컨베이어, 저장 호퍼, 오거 충진기 또는 수직 포장기, 혼합기 또는 특정 포장기, 캡핑기, 라벨링 기계와 함께 작동하여 분말 또는 과립 제품을 백/병에 포장하는 생산 라인을 구축할 수 있습니다. 전체 라인은 유연한 실리콘 튜브로 연결되어 먼지가 발생하지 않아 먼지 없는 작업 환경을 유지합니다.

생산 및 가공

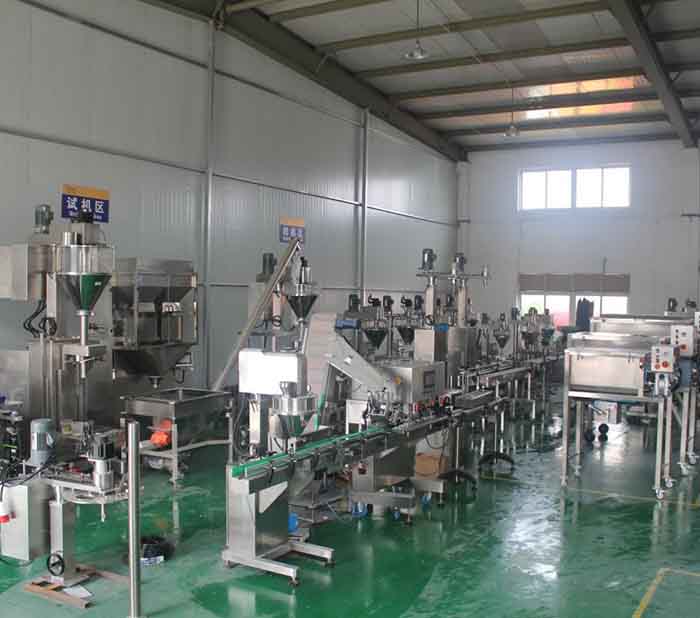

공장 쇼룸

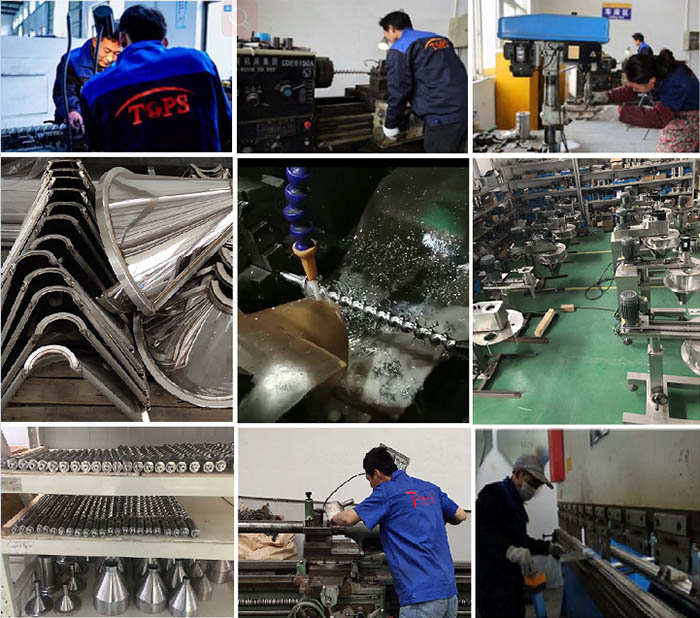

저희 생산 작업장에는 다양한 작업의 가공 마스터, 용접공, 선반 터너, 조립공, 연마공, 세척공, 포장공이 있습니다. 모든 작업자는 업무에 착수하기 전에 엄격한 교육을 받습니다. 가공 작업 분류가 명확하고 모든 가공 링크가 보장되어 있어 믹싱 머신 전체가 완벽하게 작동합니다.

상하이 탑스 그룹(www.topspacking.com)은 상하이에서 10년 이상 전문 분말 충전재 제조업체로 성장해 왔습니다. 당사는 다양한 종류의 분말 및 과립 제품을 위한 완전한 생산 라인의 설계, 제조, 지원 및 서비스 분야를 전문으로 합니다. 당사의 주요 사업 목표는 식품, 농업, 화학, 제약 등 다양한 분야의 제품을 제공하는 것입니다. 당사는 고객을 소중히 여기며, 지속적인 만족을 보장하고 상호 이익이 되는 관계를 구축하기 위해 최선을 다하고 있습니다.
